Starý recept pro nové kosti

Kovový implantát býval chápán jako trvalá výztuha těla: něco jako pevný nýt v mostní konstrukci. Moderní medicína však stále častěji hledá materiály, které svou práci vykonají jen po nezbytně nutnou dobu a poté se v organismu postupně rozpustí. Aby takový kov nekorodoval příliš rychle, nedráždil okolní tkáň a zároveň buňkám připomínal přirozenou kost, dostává na povrch tenkou minerální vrstvu. Překvapivě může jít o technologii známou přes 120 let.

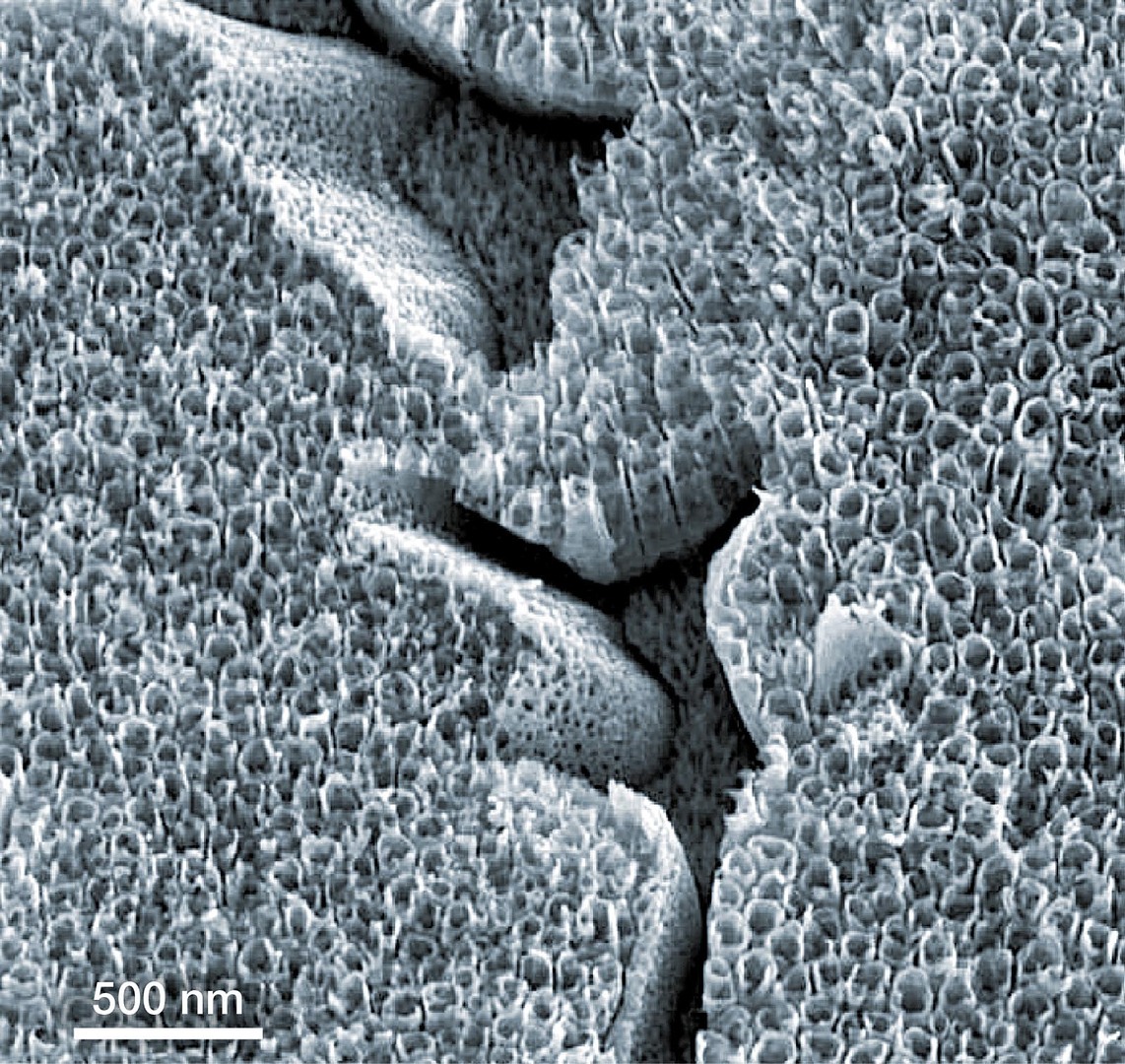

1. Povrch titanové slitiny po anodické oxidaci. Nanotrubičky oxidu titaničitého zvětšují povrch, podobně jako členitá krajina zvětšuje prostor pro život.

Snímek Jaroslav Fojt

Kovy patří k nejdůležitějším materiálům, které medicína vkládá do lidského těla. Není to náhoda. Tam, kde implantát nese velké zatížení – v kyčelním kloubu, kostním šroubu nebo zubním implantátu –, nestačí, aby byl pouze chemicky stálý. Musí být houževnatý, odolávat únavě a snášet opakované namáhání, podobně jako dobrá horolezecká karabina: nejde jen o to, zda vydrží jeden silný tah, ale zda spolehlivě obstojí při tisících menších záběrů.

Keramické materiály vynikají chemickou stabilitou a odolností proti opotřebení, ale chovají se křehčeji. Polymery se zase pružností často blíží měkkým tkáním, jenže v náročných nosných aplikacích mívají menší pevnost a kratší únavovou životnost. Kovové slitiny tak v mnoha případech zůstávají materiálovou jistotou: nikoli proto, že by byly dokonalé, ale protože dokážou spojit pevnost, houževnatost a předvídatelné chování.

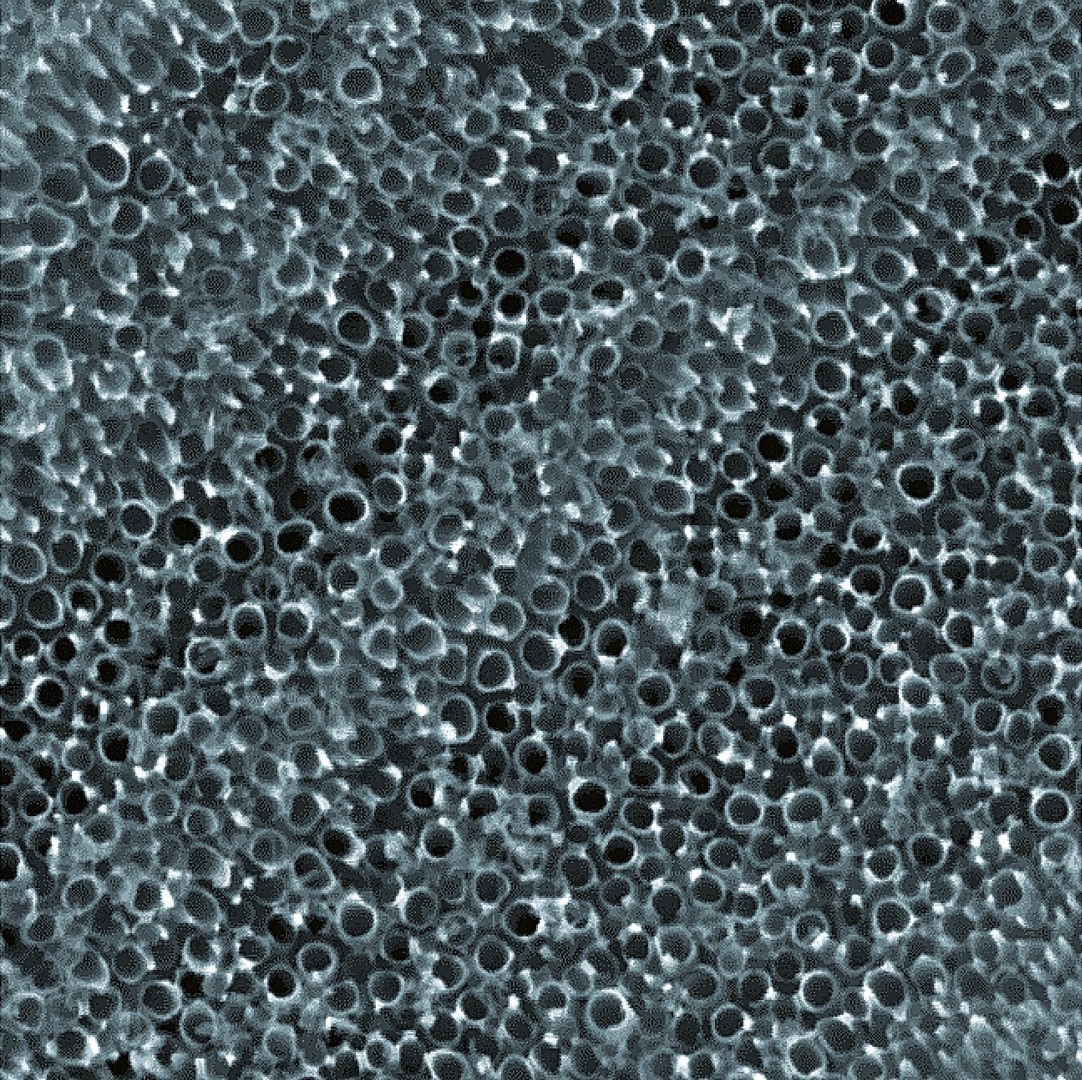

2. Zřetelná ústí nanotubulární struktury na povrchu slitiny Ti‑36Nb‑6Ta. V měřítku stovek nanometrů se rozhoduje o tom, jak povrch přečtou buňky a jak ochotně budou s tímto povrchem interagovat a spojovat se s ním.

Snímek Jaroslav Fojt

Titan: osvědčený nosník, který potřebuje živý povrch

Klasickým představitelem trvalých kovových biomateriálů jsou titanové slitiny. Dvoufázová slitina Ti-6Al-4V kombinuje vysokou pevnost, relativně nízkou hustotu a velmi dobrou korozní odolnost. Na vzduchu i v tělním prostředí se na ní vytváří tenká pasivní vrstva oxidu titaničitého (TiO₂). Ta funguje jako přirozený štít – podobně jako tenká patina na mědi nebo hliníku, jen mnohem významnější pro biokompatibilitu.

Štít však ještě není pozvánka. Povrch, který je chemicky klidný, nemusí být pro buňky dostatečně podnětný. Proto se titanové implantáty povrchově upravují tak, aby kostním buňkám nabídly členitou a chemicky vhodnější krajinu. Jednou z cest je anodická oxidace, při níž vznikají organizované nanotubulární vrstvy oxidu titaničitého (obr. 1). Pod elektronovým mikroskopem připomínají pole drobných studní či varhanních píšťal (obr. 2). Pro buňku však nejsou pouhou dekorací: zvětšují měrný povrch a mohou podpořit přichycení, růst a zrání osteoblastů, tedy buněk, které vytvářejí novou kost.

Dočasný implantát jako lešení

Vedle trvalých implantátů se rychle rozvíjí druhá myšlenka: kov, který má v těle zůstat jen dočasně. Biodegradabilní implantát lze přirovnat ke stavebnímu lešení. Zpočátku musí být dostatečně pevné, aby drželo vznikající konstrukci. Jakmile nová kost převezme zátěž, lešení už nemá překážet. Ideální materiál se proto v těle odbourává takovým tempem, aby mechanická opora mizela současně s tím, jak přibývá nová tkáň.

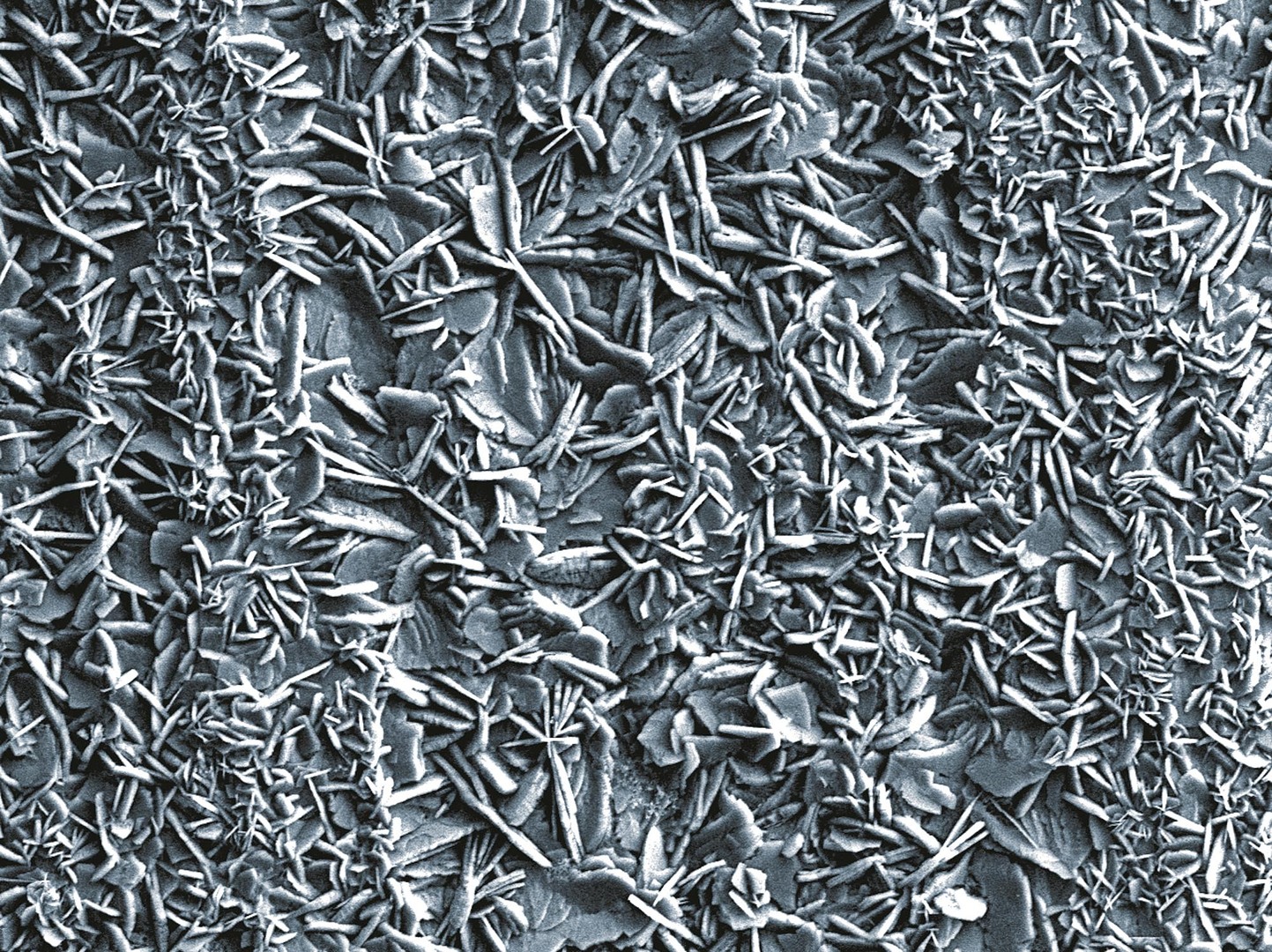

3. Krystaly zinečnatého fosfátu hopeitu vytvářejí jehlicovité a destičkové útvary. Členitost povlaku zvyšuje plochu, na níž může probíhat interakce s okolím. Na hladkém povrchu by buňky těla neměly kde získat oporu, a implantát by se tak s okolním prostředím nespojil.

Snímek Adam Zabloudil

Nejčastěji zkoumanými kovovými kandidáty jsou slitiny hořčíku a zinku. Hořčík je lehký, biologicky přijatelný a jeho pružnost se více blíží kosti než pružnost mnoha tradičních kovů. Právě tato blízkost je lákavá: implantát, který je vůči kosti příliš tuhý, může přebírat příliš velkou část zatížení a okolní kost pak nemá dostatečný mechanický podnět k obnově.

Hořčík má však pověst netrpělivého hosta. V tělních tekutinách se může rozpouštět příliš rychle, místy velmi nerovnoměrně, a přitom uvolňovat vodík. V okolí implantátu tak mohou vznikat nežádoucí plynové kapsy. Současně lokálně roste kyselost prostředí (zvyšuje se pH), což může dráždit tkáně a komplikovat hojení. V chemickém příměru je hořčíková slitina jako šumivá tableta, která by měla účinkovat pozvolna, ale bez vhodné kontroly začne šumět příliš prudce.

Zinkové slitiny představují klidnější kompromis. Degradují pomaleji než hořčík, při korozi netvoří plynný vodík a zinek má příznivé biologické vlastnosti. Ani v jeho případě však nelze ponechat povrch bez dozoru. Příliš rychlé uvolňování iontů Zn²⁺ může být pro buňky nežádoucí. U obou skupin slitin proto povrchová vrstva nehraje jen roli laku. Je to regulátor tempa – něco mezi brzdou, filtrem a komunikačním rozhraním s živou tkání.
